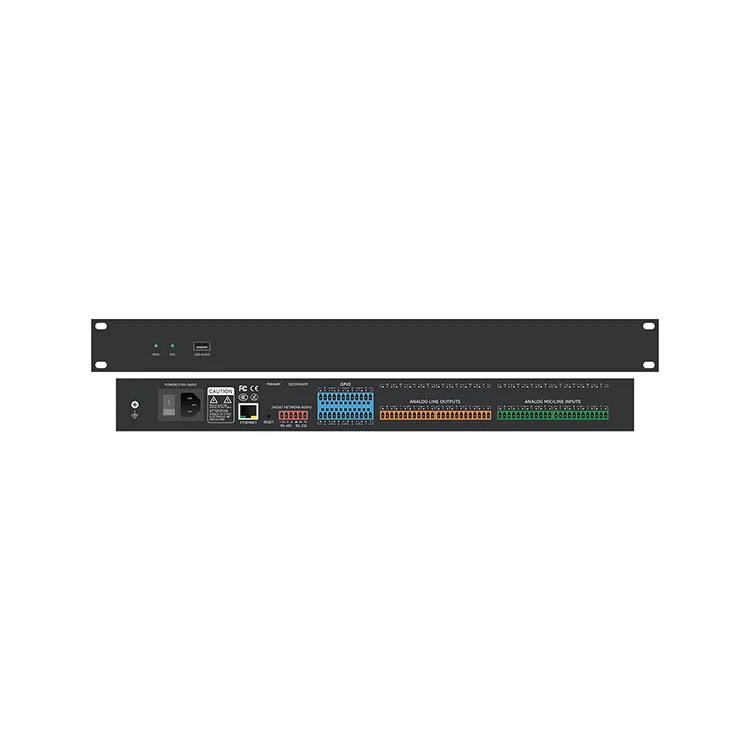

MU-0808 8×8 Digital Audio Matrix

Το FHBAVTEC MU-0808 8×8 Digital Audio Matrix είναι ένας εταιρικός επεξεργαστής ψηφιακού ήχου μήτρας 8×8 σχεδιασμένος για πολύπλοκη δρομολόγηση σημάτων, μίξη ακριβείας και προηγμένη δυναμική επεξεργασία σε επαγγελματικά περιβάλλοντα AV. Με έναν βιομηχανικό κινητήρα ADI SHARC 21489 DSP που λειτουργεί στα 450 MHz SIMD, ο MU‑0808 προσφέρει εκτέλεση ήχου εξαιρετικά χαμηλής καθυστέρησης και πεντακάθαρη πιστότητα ήχου σε εταιρικές αίθουσες συσκέψεων, αμφιθέατρα τριτοβάθμιας εκπαίδευσης, κρατικές εγκαταστάσεις και εκδηλώσεις πολλαπλών διαστημάτων.

Ενσωματωμένο σε ένα συμπαγές ατσάλινο πλαίσιο στήριξης 1U, το MU‑0808 ενοποιεί βασικούς αλγόριθμους DSP ήχου—συμπεριλαμβανομένης της ακύρωσης ακουστικής ηχούς (AEC), της προσαρμοστικής καταστολής ανάδρασης (AFC), του ενεργού ελέγχου θορύβου (ANC), του Gain-Sharing, Dynaphnaphic, EQ, Paraphic. Συμπίεση και Δρομολόγηση Matrix. Με διεπαφές ελέγχου πολλαπλών πρωτοκόλλων, όπως Ethernet (TCP/IP), RS232, RS485 και προσαρμόσιμες θύρες λογικής GPIO, το MU‑0808 παρέχει δυνατότητα απρόσκοπτης ενοποίησης για σύγχρονα συστήματα AV.

Βασικά Χαρακτηριστικά

• 8 αναλογικές είσοδοι & 8 αναλογικές έξοδοι:Ισορροπημένοι ακροδέκτες μπλοκ Phoenix που υποστηρίζουν σήματα γραμμής/μικροφώνου με ατομικό έλεγχο απολαβής.

•ADI SHARC 21489 DSP Architecture:Επεξεργαστής SIMD κινητής υποδιαστολής υψηλής απόδοσης 450 MHz που χειρίζεται εντατικούς αλγόριθμους ήχου σε πραγματικό χρόνο.

•Ανάλυση Pro-Audio:Ψηφιακός ρυθμός δειγματοληψίας 24 bit / 48 kHz που παρέχει διαφανή μετατροπή ήχου και δυναμικό εύρος.

• Ακύρωση ακουστικής ηχούς (AEC):Ο αλγόριθμος AEC με επιτάχυνση υλικού εξαλείφει την ακουστική ανάδραση και τις μακρινές φωνητικές ηχώ κατά τη διάρκεια απομακρυσμένων βιντεοδιασκέψεων.

• Αυτόματος έλεγχος ανάδρασης (AFC):Ο δυναμικός αλγόριθμος φιλτραρίσματος εγκοπής εντοπίζει και καταστέλλει την ακουστική ανάδραση (ουρλιαχτό) σε πραγματικό χρόνο.

• Ενεργός έλεγχος θορύβου (ANC) & αυτόματη μίξη:Μείωση θορύβου παρασκηνίου σε συνδυασμό με αυτόματη μίξη με κοινή χρήση κέρδους για διαχείριση πολλών μικροφώνων.

• Ολοκληρωμένο EQ & Dynamics:Παραμετρικός ισοσταθμιστής πολλαπλών ζωνών (PEQ), γραφικός ισοσταθμιστής, φίλτρα High-Pass/Low-pass, Expander, Compressor, Limiter και Dynamic Noise Gate.

• Δρομολόγηση Matrix & Καθυστέρηση καναλιού:Αυθαίρετη εκχώρηση σήματος και μίξη μεταξύ σημείων διασταύρωσης 8×8 με ρυθμιζόμενη καθυστέρηση έως και 1.200 ms ανά κανάλι.

• Διεπαφή κατηγορίας ήχου USB:Διασύνδεση ήχου USB χωρίς πρόγραμμα οδήγησης 1-in/1-out για απρόσκοπτη ενσωμάτωση με πλατφόρμες soft-codec (Zoom, Microsoft Teams, Webex).

• Ενσωμάτωση GPIO με δυνατότητα διαμόρφωσης:8 προγραμματιζόμενες θύρες εισόδου/εξόδου γενικής χρήσης για λογική μεταγωγής, ανάκληση σκηνής και σίγαση έκτακτης ανάγκης.

• Ευέλικτο σύστημα ελέγχου:Υποστήριξη αμφίδρομης εντολής μέσω Ethernet, RS232 και RS485 για συστήματα ελέγχου τρίτων και αυτοματοποίηση παρακολούθησης κάμερας.

• 1U Rack περίβλημα:Τυπική σχεδίαση 19 ιντσών 1U με δυνατότητα τοποθέτησης σε rack για απρόσκοπτη ανάπτυξη στο rack.

Επεξεργασία πυρήνα DSP

Το MU-0808 8×8 Digital Audio Matrix παρέχει μια διαισθητική και ευέλικτη αρχιτεκτονική μήτρας DSP που επιτρέπει στους ενοποιητές συστημάτων να προσαρμόζουν τις αλυσίδες επεξεργασίας σήματος σύμφωνα με συγκεκριμένες απαιτήσεις ακουστικής του χώρου:

• AEC (Acoustic Echo Cancellation): Ακύρωση ηχούς υψηλής απόδοσης, βελτιστοποιημένη για διαδραστική διάσκεψη πλήρους διπλής όψης, αποτρέποντας την ανάδραση των ηχείων από μακριά.

• AFC (Adaptive Feedback Suppression): Ανίχνευση ανάδρασης σε πραγματικό χρόνο και προσαρμοστικό φιλτράρισμα συχνότητας εγκοπής για τη διατήρηση του μέγιστου κέρδους συστήματος-πριν από την ανάδραση.

• Auto Mixer (Αλγόριθμος Gain-Sharing): Εξισορροπεί αυτόματα το κέρδος σε πολλαπλά ενεργά κανάλια μικροφώνου για να διατηρεί σταθερό κέρδος συστήματος και ευκρίνεια ομιλίας.

• Σουίτα εξισορρόπησης: Ανεξάρτητα φίλτρα πολλαπλών ζωνών PEQ, Graphic EQ, High-Pass, Low-Pass και All-Pass για ακριβή συντονισμό ηχείων και διόρθωση χώρου.

• Dynamics Suite: Input/Output Expanders, Compressors, Limiters, Dynamic Range Controllers και Noise Gates για διαχείριση του κεφαλιού.

• Matrix Routing & Alignment: Εκχώρηση σταυροειδών σημείων με έλεγχο φάσης, περικοπή απολαβής και ευθυγράμμιση ψηφιακής καθυστέρησης έως 1.200 ms ανά γραμμή εξόδου.

Έλεγχος & Ενοποίηση Συστήματος

Σχεδιασμένο για επαγγελματικά σχέδια συστημάτων AV, το MU-0808 8×8 Digital Audio Matrix προσφέρει ισχυρές επιλογές συνδεσιμότητας και διαχείρισης:

• Λογισμικό ελέγχου υπολογιστή: Το αποκλειστικό λογισμικό GUI των Windows επιτρέπει την οπτική διαμόρφωση σε πραγματικό χρόνο αλυσίδων DSP, πίνακες δρομολόγησης, καμπύλες απόκρισης EQ και αντιστοιχίσεις GPIO μέσω TCP/IP.

• Κεντρικός αυτοματισμός: Ανοίξτε το σειριακό πρωτόκολλο μέσω RS232/RS485 για ενοποίηση με επεξεργαστές Crestron, AMX, Extron και άλλους επεξεργαστές ελέγχου.

• Ενσωμάτωση παρακολούθησης κάμερας: Έξοδος άμεσης σειριακής εντολής για ενεργοποίηση προεπιλογών κάμερας PTZ με βάση τη δραστηριότητα της ενεργής πύλης μικροφώνου.

• GPIO Logic Control: 8 λογικές θύρες πολλαπλών λειτουργιών με δυνατότητα διαμόρφωσης για κλείσιμο εξωτερικών επαφών, φυσικά ποτενσιόμετρα έντασης, ενδείξεις LED ή παρακάμψεις συναγερμού πυρκαγιάς.

Εφαρμογές στοχοθέτησης

• Εταιρικές αίθουσες συσκέψεων και συνεδριακά κέντρα: ενίσχυση ομιλίας υψηλής ευκρίνειας και τηλεδιάσκεψη χωρίς ηχώ.

• Αίθουσες τριτοβάθμιας εκπαίδευσης και διαλέξεων: αυτόματη μίξη πολλαπλών μικροφώνων, ενεργοποίηση παρακολούθησης κάμερας και διανομή μήτρας δωματίου.

• Κέντρα Κυβέρνησης και Διοίκησης: Επεξεργασία ήχου υψηλής αξιοπιστίας με φυσικές παρακάμψεις έκτακτης ανάγκης GPIO.

• Πολυλειτουργικά Auditorium & Event Spaces: Δυναμική κατανομή ήχου και ευθυγράμμιση με καθυστέρηση ζώνης.

• Εμπορικά συστήματα AV: Πολυζωνικά συστήματα διανομής μουσικής υπόκρουσης και matrix σελιδοποίησης.

Τεχνικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Υποστηρίζει το FHBAVTEC MU‑0808 ακύρωση ηχούς για πλατφόρμες τηλεδιάσκεψης soft-codec όπως το Zoom ή το Microsoft Teams;

Απάντηση: Ναι. Το MU-0808 8×8 Digital Audio Matrix διαθέτει αποκλειστική ακύρωση ακουστικής ηχούς (AEC) που βασίζεται σε υλικό και ενσωματωμένη διεπαφή ήχου USB 1-in/1-out. Συνδέοντας το MU‑0808 σε έναν υπολογιστή αίθουσας συνεδριάσεων μέσω USB, ο επεξεργαστής παρέχει επεξεργασμένα, χωρίς ηχώ σήματα μικροφώνου απευθείας στο Zoom, στο Microsoft Teams ή στο Webex, ενώ εξαλείφει τις μακρινές ηχώ ομιλίας και το τοπικό ακουστικό ουρλιαχτό.

Ε2: Πώς διαμορφώνεται το MU‑0808 και μπορεί να ενσωματωθεί με συστήματα ελέγχου AV τρίτων;

Απάντηση: Το MU‑0808 έχει διαμορφωθεί χρησιμοποιώντας ένα λογισμικό ελέγχου υπολογιστή Windows μέσω Ethernet (TCP/IP), παρέχοντας μια οπτική διεπαφή για δρομολόγηση σήματος, συντονισμό EQ, δυναμική επεξεργασία και διαχείριση προκαθορισμένης σκηνής. Για ενσωμάτωση τρίτων, η μονάδα διαθέτει ανοιχτά πρωτόκολλα ελέγχου RS232 και RS485, που επιτρέπουν τον πλήρη έλεγχο μέσω ελεγκτών παρακολούθησης κάμερας Crestron, Extron, AMX ή PTZ.

Ε3: Ποιες λειτουργίες μπορούν να εκχωρηθούν στις 8 ρυθμιζόμενες θύρες GPIO;

Απάντηση: Οι 8 λογικές θύρες GPIO μπορούν να προγραμματιστούν ανεξάρτητα ως ψηφιακές είσοδοι ή έξοδοι. Οι συνήθεις περιπτώσεις χρήσης ενσωμάτωσης περιλαμβάνουν σύνδεση φυσικών κουμπιών για προκαθορισμένες ανακλήσεις σκηνής, διασύνδεση με ενδείξεις κατάστασης LED, ενεργοποίηση σίγασης συστήματος έκτακτης ανάγκης μέσω κλεισίματος επαφής συναγερμού πυρκαγιάς ή σύνδεση αναλογικών ποτενσιόμετρων για έλεγχο έντασης ήχου ζώνης στον τοίχο.

Ε4: Το MU‑0808 παρέχει φανταστική ισχύ για συμπυκνωτικά μικρόφωνα και πώς ρυθμίζεται το κέρδος;

Απάντηση: Ναι. Και οι 8 αναλογικές είσοδοι διαθέτουν μεμονωμένη εναλλαγή phantom power +48V με δυνατότητα διαμόρφωσης μέσω του λογισμικού ελέγχου, καθιστώντας το πλήρως συμβατό με επαγγελματικά πυκνωτικά και οριακά μικρόφωνα. Το κέρδος προενισχυτή εισόδου είναι ρυθμιζόμενο από 0 έως +48 dBu στο λογισμικό για να δέχεται διάφορες πηγές μικροφώνου και σε επίπεδο γραμμής.
